一、背景

封邊作業是現代板式家具制造中的一道重要工序，其質量好壞直接影響產品的質量、價格和檔次。通過封邊，可以很好地改善家具的外觀質量，避免在運輸和使用過程中邊角部損壞、貼面層被掀起或剝落，同時還能起到防水、封閉有害氣體的釋放和減少變形等作用。

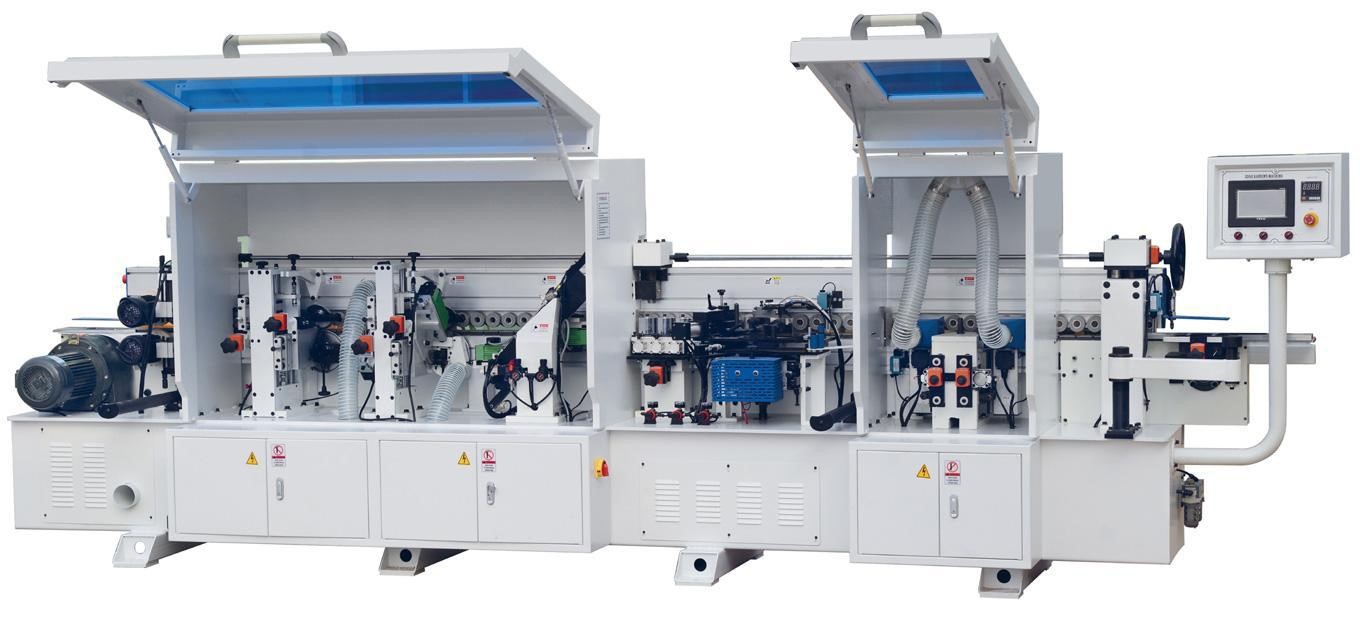

由于結構簡單，安裝維護方便，人們過去大多采用手動封邊機來進行作業；然而，隨著家具行業的迅速發展以及品類不斷增多，過去的手動封邊機再難滿足需求，逐漸向全自動的方向靠攏，這其中就包括了封邊作業中常用的木工機械設備——直線封邊機。

本文詳細介紹了基于矩形科技Elink?PLC可編程控制器開發的一套全自動遠程直線封邊機系統。該系統由矩形科技精心打磨而成，功能明顯，優勢強大，可為客戶企業帶來極大效益。

二、系統控制方案

經過數月調研，矩形科技團隊注意到封邊機一般有預熱、預銑、涂膠壓緊、前后齊頭、粗修、精修、刮邊、開槽、拋光等功能。如果系統在設計時沒有兼顧各功能的話，那么生產出來的產品極有可能是參差不齊的，甚至是不合格的。因此矩形科技這套系統實現的功能有：

1、通過壓梁壓住板料在輸送帶上進行輸送，輸送帶具備三段速控制；

2、控制高頻電機控制銑刀對板料前后端進行預銑；

3、通過控制電磁閥對板料進行涂膠、送袋、截帶等動作；

4、控制高頻電機控制旋轉切刀對板料前后進行快速齊頭切削；

5、通過高頻電機控制精修切刀對板料上下多余的封邊材料進行修除；

6、可根據材料或廠家需求選擇開啟或關閉倒圓角、開槽、刮邊、拋光、吹氣等功能

三、設備選型

為了實現上述功能，矩形科技配置了一系列“硬核”產品，包括PLC、觸摸屏、通用變頻器、編碼器以及傳感器等等。

矩形科技Elink-M48DR PLC可靠性高、控制功能強、組成靈活、具有較強的環境適應性和抗干擾能力，適合絕大部分環境，因而可作為核心控制器，控制整個系統協同工作；

輸送電機、涂膠電機、齊頭齊尾電機、拋光電機使用通用變頻器進行驅動，標配MODBUS協議，功能強大、體積小巧、保護功能完善，可滿足封邊機的工藝要求；

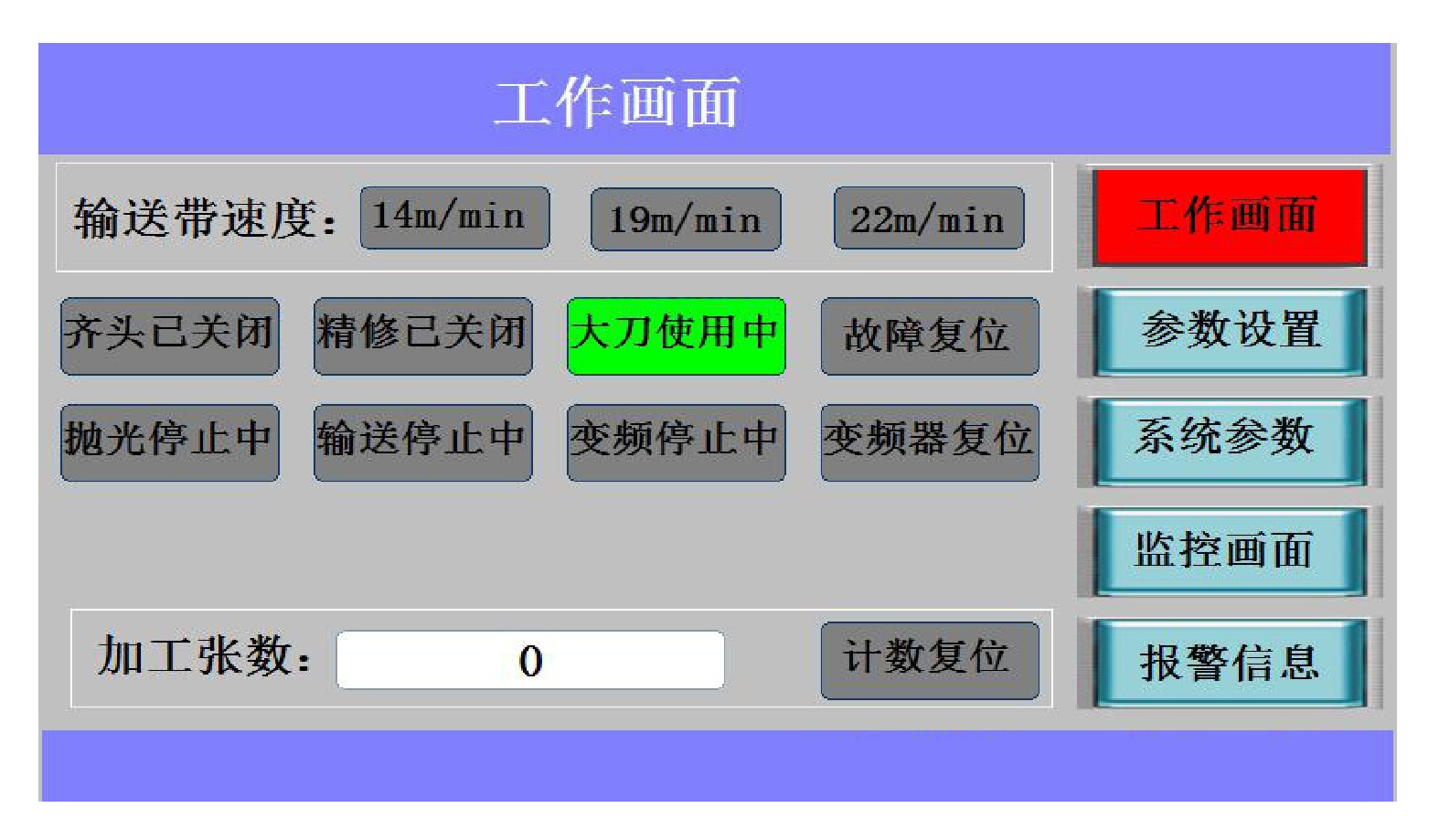

RECT-7.0A 觸摸屏具備CE認證和IP65級防水。其作為人機交互窗口，系統所有運行信息和狀態信息都能通過大尺寸高分辨率的面板直觀顯示，實現控制端到可視端的層層打通。

四、軟件設計

除在硬件上“狠下功夫”外，在軟件上，矩形科技也是不遺余力。據矩形科技相關人員介紹，該系統采用矩形高速計數器對板料進行多工位精準控制，相較于傳統的傳感器封邊精度能控制在±5MM以內，在兼顧經濟性的同時提高產品控制的精度。

五、方案優勢

1、采用矩形科技生產的多個產品，保證了系統的性能穩定和兼容性；

2、界面通俗易懂、操作方便，即使是業外人士也能輕松上手；

3、使用PLC作為核心控制，讓運行更穩定，生產效率更高；

4、提供強有力服務，矩形科技方案不僅提供軟件和硬件，還包括相關程序；

5、矩形科技在全國各地均設有辦事處，長期駐扎有銷售人員和技術編程人員，可提供就近服務；
