相關概述

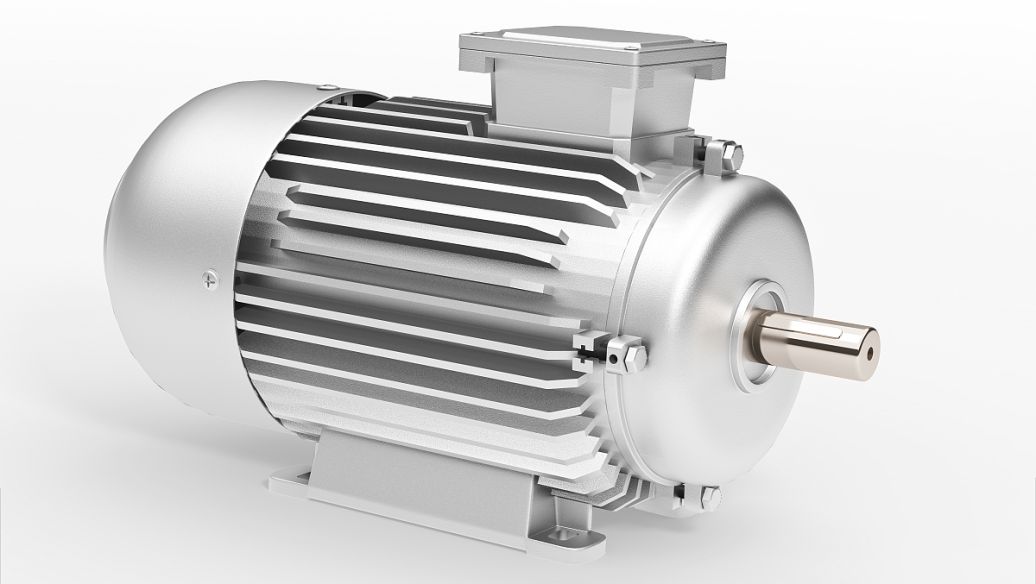

電機試驗是利用儀器、儀表及相關設備，按照規定，對電機制造過程中的成品、半成品，或以電機為主的配套產品的電氣性能、力學性能、安全性能及可靠性能等指標進行的檢驗。

通過這些檢驗，可以全部或部分地反映出被試電機的相關性能數據；而用這些數據，也可以判斷被試產品是否符合設計要求、品質的優劣以及改進的目標和方向。

相關問題

過去以來，人們大多利用傳統的試驗設備和方法進行電機測試，這些設備或方法存在一定缺陷，或操作時間長，或觀測儀器多，或測試精度不夠。因此，隨著電機設計水平、工藝水平以及電機原材料性能的不斷提高，這些傳統的試驗設備和方法已無法滿足需求。

目前，人們亟需一套全新且高效的電機試驗設備或方案！

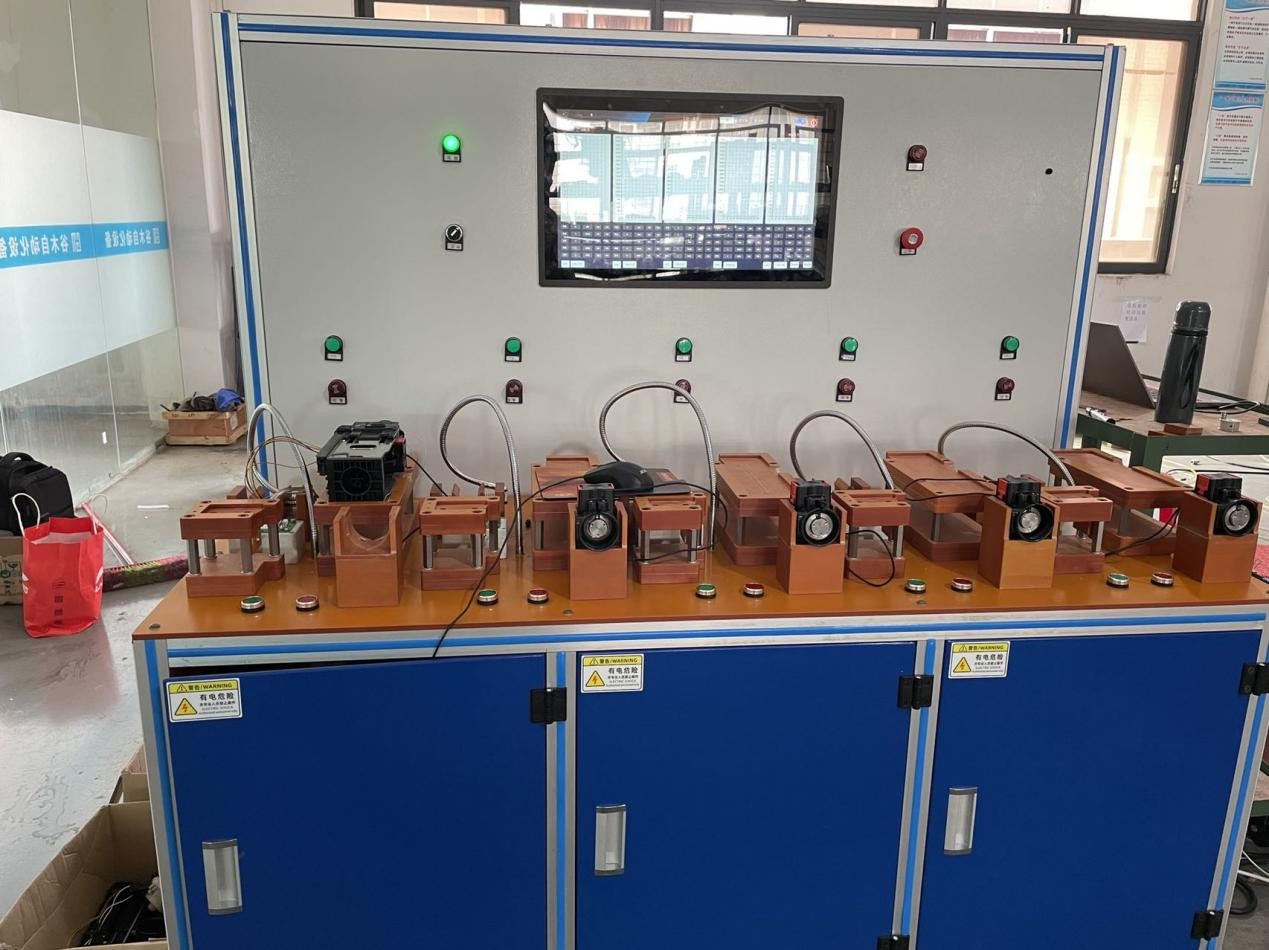

基于此，矩形科技利用分布式PLC技術及其相關產品，打造了一套高效穩定的電機測試設備，該設備將功率儀、壓力傳感器、速度傳感器的數據采集到PLC上進行控制。

產品配置

該設備采用5個M21MAD模塊組成核心控制原件：配置8DI，8DO，3AI，2AO，帶網口，帶3個485串口，寄存器9999，程序空間9K步，掉電保持空間40個（44096），F(xiàn)LASH保存寄存器920個（48080），其中一路RS485可選為隔離型，用于接入高干擾場合。

此外，還有功率儀、壓力傳感器、轉速傳感器等若干產品

控制過程

PLC 通過功率儀、壓力傳感器、速度傳感器反饋回來的數據與之前保存好的數據對比，然后通過PLC網口與組態進行數據交換，采集電機的運行參數并形成曲線圖和保存數據，再結合?PLC的輸出點對電機的檢測結果做合格與不合格提示，從而完成電機測試設備的讀取數據—>數據比對—>數據交互—>曲線呈現—>數據保存—>報警與否等電機測試工序。

優勢特點

1、分布式PLC布線方便、靈活；

2、485串口豐富，可連接多個不同通訊協議的儀表；

3、以太網通訊數據采集可達10毫秒；

4、測試工位多，一臺機器可以同時測試5個電機；

5、數據以曲線圖標的方式呈現更直觀；

6、數據導出成EXCEL,方便數據保存和翻看歷史數據；

結語

該設備功能強大，優勢明顯，通過功率儀、壓力傳感器、速度傳感器反饋回來的數據與之前保存好的數據對比，完成檢測、觀察、判斷等一系列操作。而該設備在不同客戶不同時間段內運行后，得到了客戶們的一致好評。
