一、應用背景

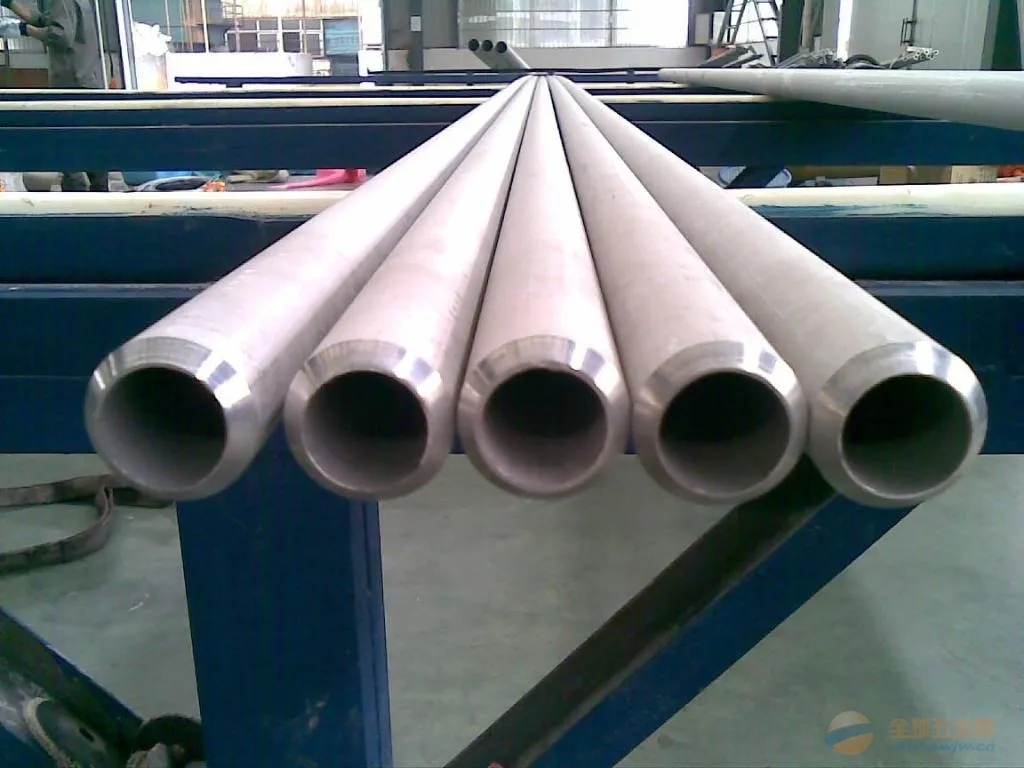

我國不銹鋼管生產經過４0多年發展，無論是無縫管還是焊管，其生產技術都有了長足進步，產量、質量和種類不斷增加和提高，少數產品品質已達國際水平。

然而，現實的是，與國際整體水平相比，我國的不銹鋼管廠在工藝、裝備、信息化等方面仍有較大的差距，需要進行技術改造和升級，才能適應我國國民經濟發展的要求。

二、需求分析

根據不銹鋼管行業的發展規律，以及結合我國鋼鐵產業發展政策和我國不銹鋼管行業內部的實際情況、外部條件以及參考國外先進不銹鋼管集團的發展經驗，未來很長一段時間，我國不銹鋼管行業都將面臨精細化、集中化、技術創新、設備創新以及品種結構調整等趨勢。

而隨著這些趨勢的演進，不銹鋼管廠家也開始對生產管理不斷完善，大批廠家開始引進數字化遠程管理系統，來實現企業的精細化管理，從而降低企業運營成本。

這里主要介紹矩形科技Elink系列PLC，為傳統制管設備實現簡單上云的實施案例：

三、產品配置

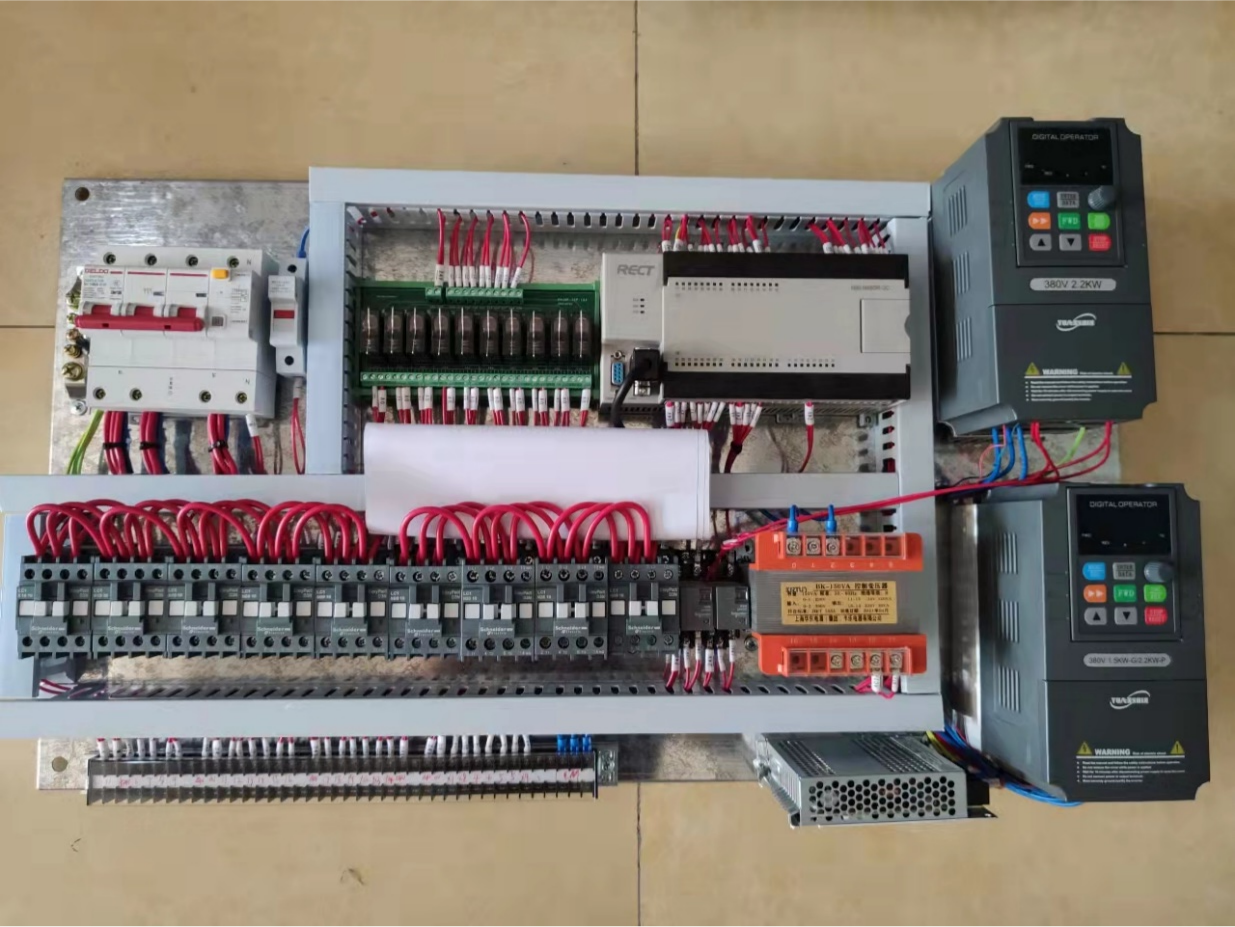

核心部分采用矩形科技Elink-M48DR/4G?PLC為控制原件，具有24個輸入/輸出點位。帶有 4 路高速脈沖輸入，同時擁有豐富通信串口，1個RS232，2個RS485，支持掉電保持功能，支持MODBUS/RUTZ主、從協議，附帶4g模塊，插卡即可實現無線數據傳輸。

組態監控部分采用RECT7.0觸摸屏，其是一款大尺寸，高精度、高清晰度觸摸屏。具有USB下載口，2個COM口，內存128M，24V電源供電。可實現人機交互，更加方便監控。

此外，還有 2臺變頻器、編碼器、限位開關等若干產品。

四、控制方案

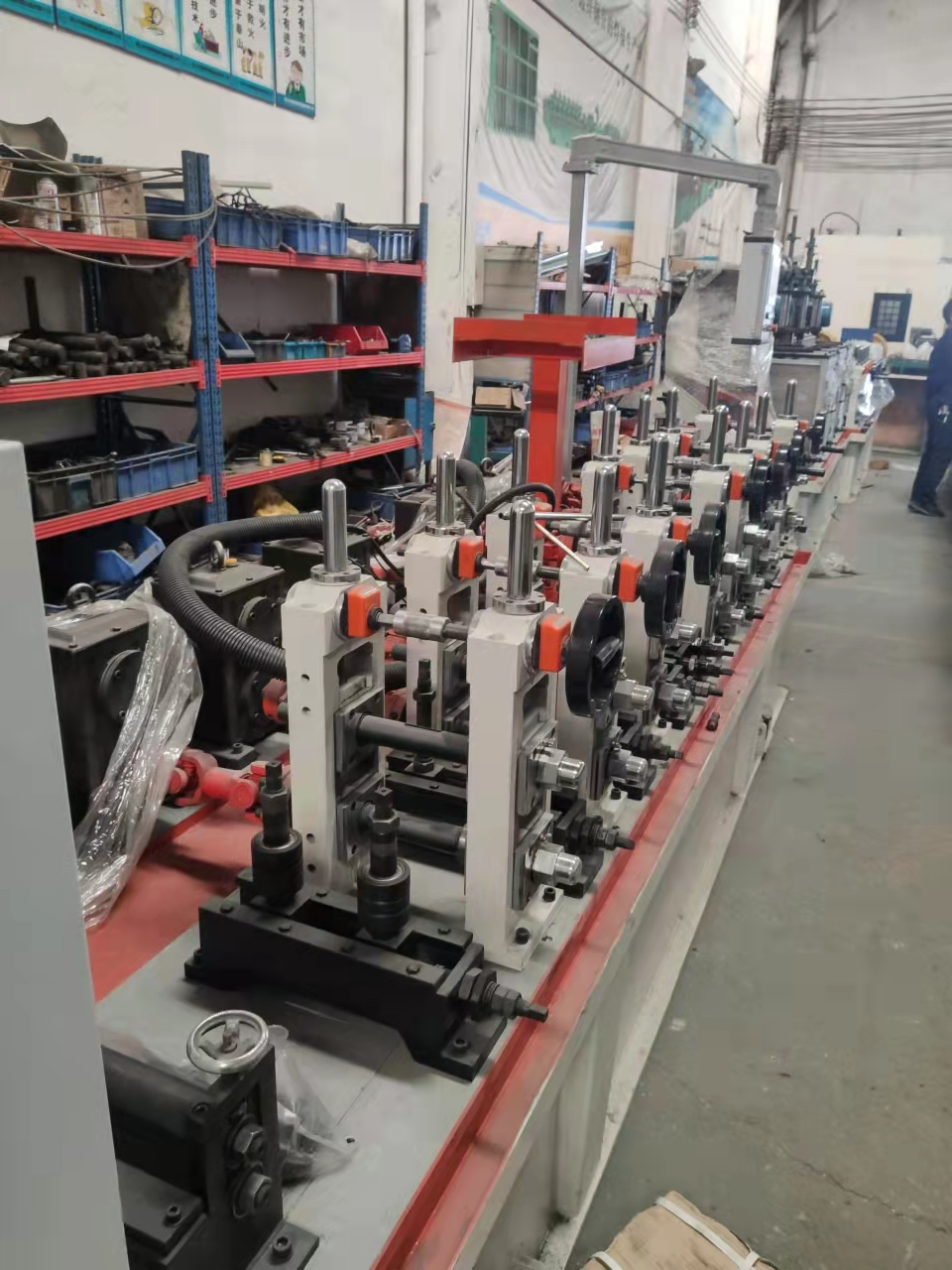

PLC?通過編碼器反饋回來的數據對工件進行長度的計算，接著通過PLC的輸出控制變頻器的正反轉，最后結合其它輸出點控制磨頭打磨不銹鋼管，從而完成制管機的送管—>打磨—>切管等制管工序。同時Elink PLC 也會將生產產量，實時數據，當前狀態即時上傳到云端服務器，用戶可手機端、電腦網頁WEB端查看。

電腦網頁WEB端查看：

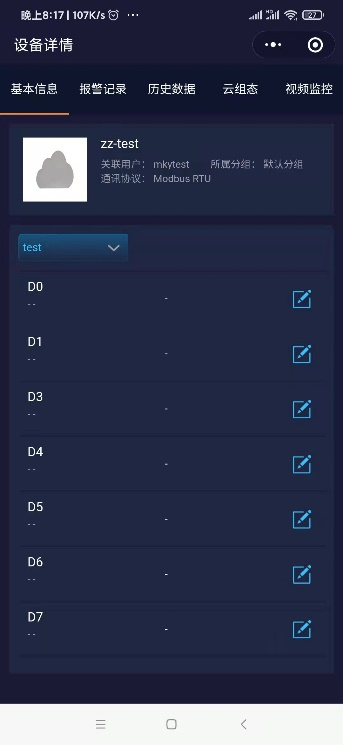

手機端：

五、方案優點

通過設備在用戶現場長時間使用后，客戶對矩形 Elink PLC 這套整體方案十分滿意。其優勢主要體現在在以下三點：

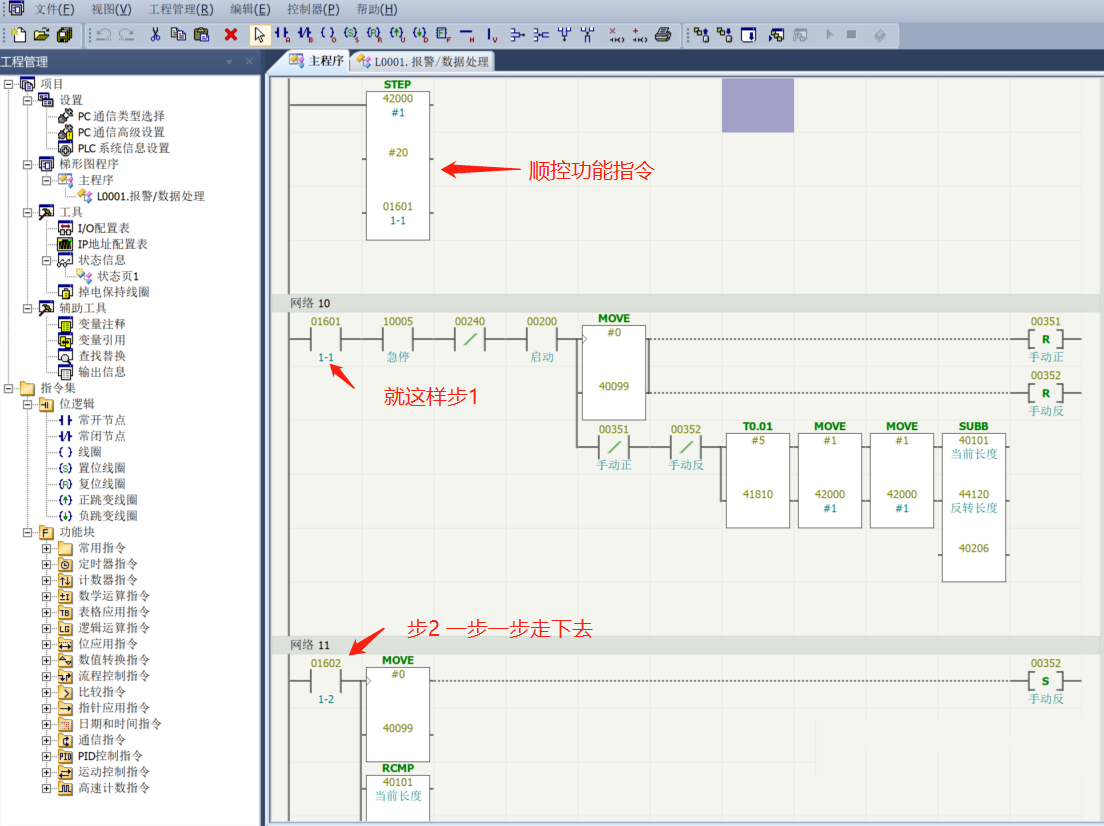

1：性能穩定，兼容性強：PLC?控制系統采用深圳矩形科技生產的 Elink-48DR 的標準機型，控制程序簡單易寫，輕松實現需要的功能。

PLC 控制器（24DI+24DO+1個 RS232+2個 RS485+4G遠程），該產品具有極高的性價比，而且兼容性很好，可以與支持Modbus和自由協議的觸摸屏、PLC掃描周期快。

2：設備上云費用極低，維護簡單，同時還可與第三方服務器對接，操作方便，無復雜配置過程。

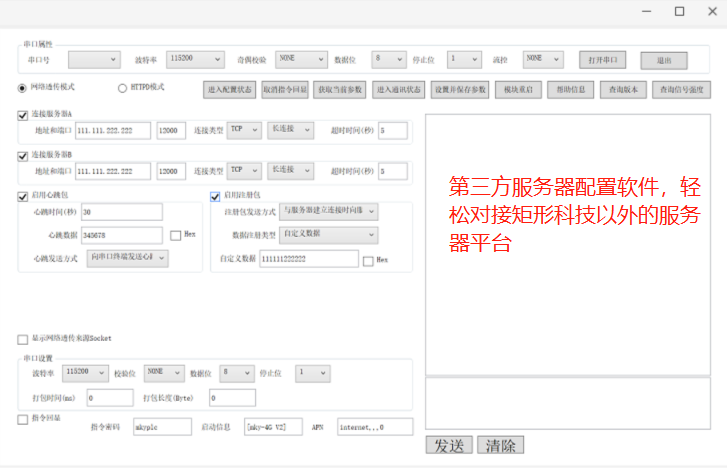

上云網關配置軟件

3：快速響應的服務：矩形科技在北上廣、青島、佛山、東莞都設有辦事處，長期駐扎有銷售人員和技術編程人員，可以就近為客戶服務。

六、總結

矩形科技Elink PLC 制管機機方案成熟，制管產品質量上乘，上云費用極低，配置簡單，PLC程序編寫簡單易懂易學，整體有效降低生產管理成本。如果您有相關需求或感興趣，歡迎咨詢官網手機：13380797552（微信同號）? ?電話：0755-27440378。矩形科技提供24小時不間斷服務。
