一、相關背景
隨著經濟的發展，工業技術開始不斷提升，生產規模也逐漸擴大，但隨之而來的卻是環境問題，生產過程中的工業廢氣給生態帶來了極大的破壞。這其中的廢氣（常用VOCs表示），大部分有特殊氣味且有滲透、揮發及脂溶等特性，少部分還有毒性、刺激性及致癌作用，嚴重危害人們身體健康，因此，如何有效處理VOCs廢氣成為了現代工業中的一個重要課題。
二、相關設備工藝及需求

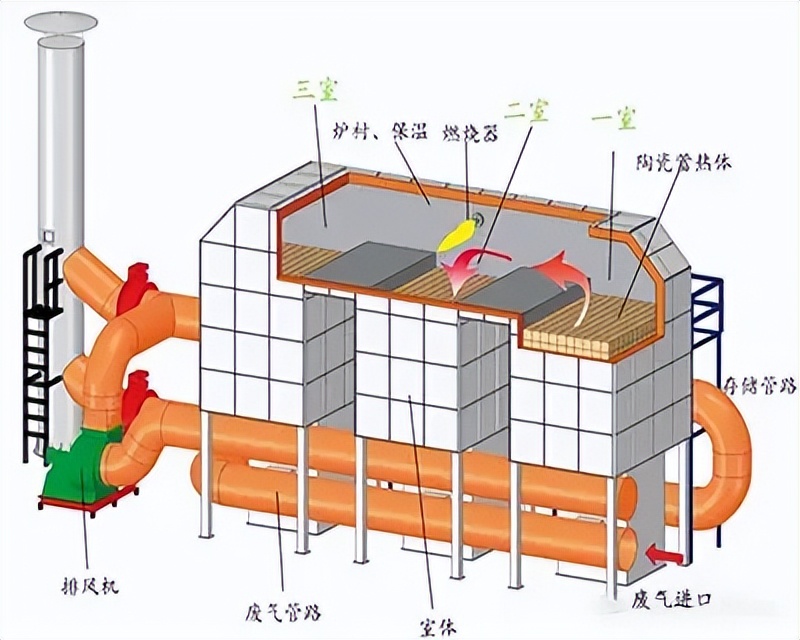

根據資料顯示，處理VOCs廢氣的常用技術有燃燒技術、吸收技術、靜電吸附技術、生物凈化技術以及微波深紫外技術等等；而RTO就是一種主要利用燃燒技術打造而成的新型高效VOCs廢氣處理設備，該設備一般由過濾室、蓄熱室、旋轉體、凈化系統、燃燒室及氣體吸收裝置、導熱油交換器、風機、閥門、開關、控制系統、工作臺和排氣裝置等組成。

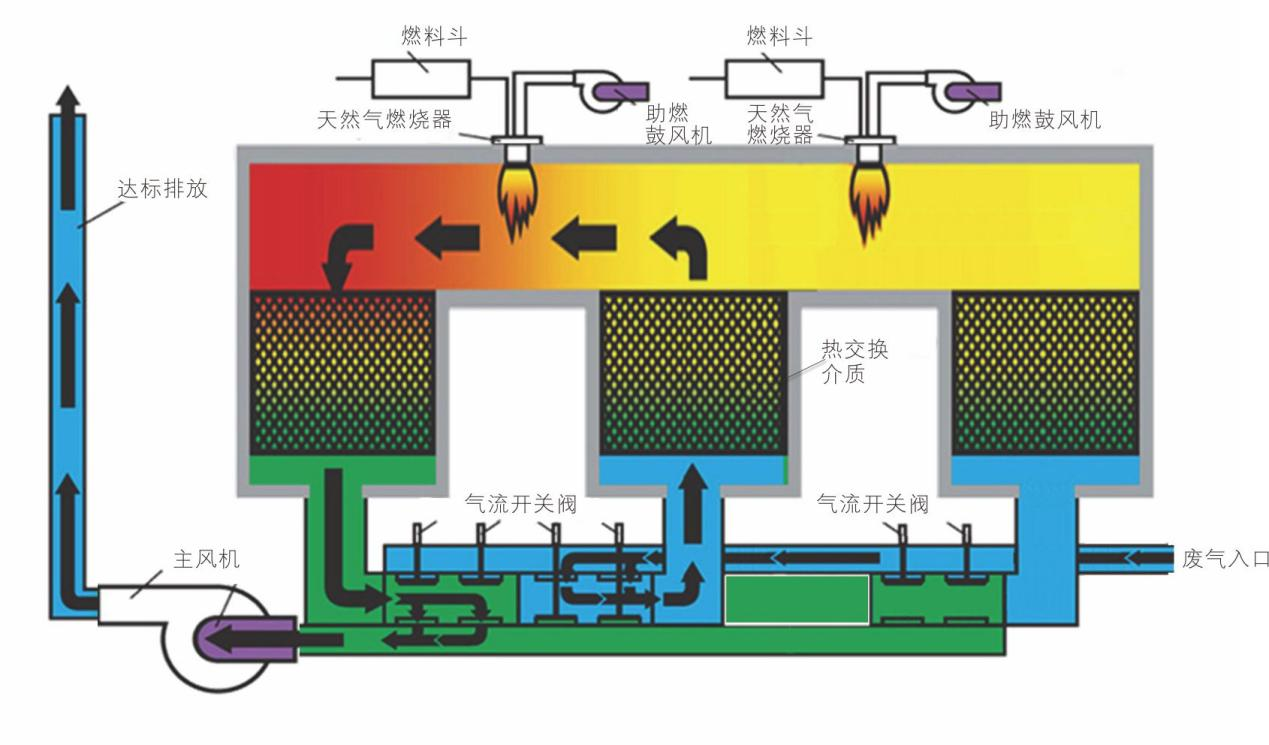

具體工藝流程是將VOCs廢氣經過過濾室，再進入到蓄熱室，最后到燃燒室，并在燃燒室內加熱升溫到800℃左右，使VOCs廢氣氧化分解成CO2和H2O；而氧化后生成的高溫?zé)煔庠偻ㄟ^另一個蓄熱室釋放熱量，待煙氣溫度進一步降低后，再排至到室外大氣。
單個蓄熱室在進氣、清掃、排氣三種狀態之間反復切換，一個循環后，VOCs廢氣進入到上一循環時排出凈化氣的蓄熱室，而原先進入VOCs廢氣的蓄熱室則用凈化氣或空氣清掃，并將殘留未反應的VOCs廢氣送回至燃燒室氧化，最后與凈化氣一起從沖洗過的蓄熱室排出。
該過程不斷循環交替，有效地降低了廢氣處理后的熱量排放，同時節約了廢氣氧化升溫時的熱量損耗，使得廢氣在高溫氧化過程中保持著較高的熱效率（熱效率95%左右），其設備安全可靠、操作簡單、維護方便，運行費用低，有數據顯示，VOCs廢氣的凈化率高達99.5%。

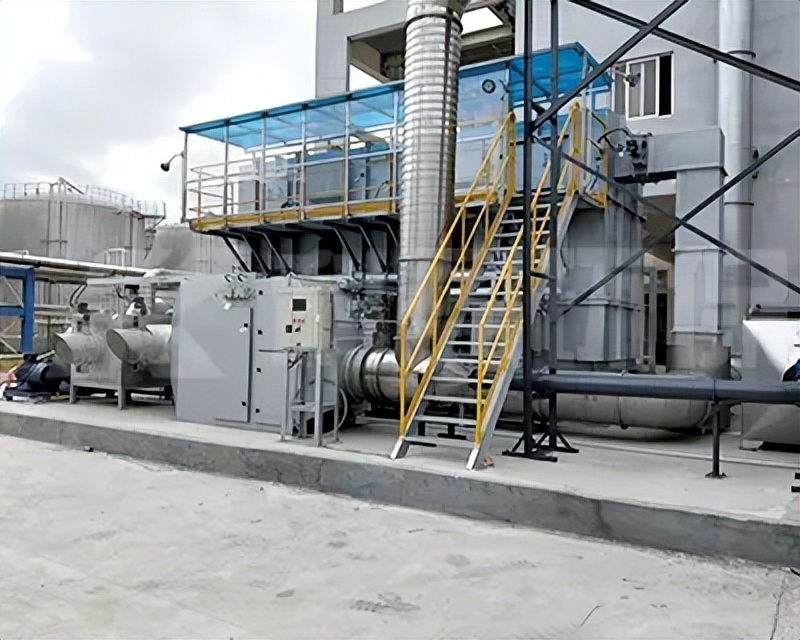

由于功能強大，效果明顯，目前RTO廢氣處理設備已被廣泛應用于噴漆、塑膠、印刷、印染以及化工、電泳電鍍以及化工電子等行業。
三、RTO廢氣處理設備存在的問題
俗話說，任何事物都有兩面性，RTO廢氣處理設備自然也不例外。
由于RTO廢氣處理設備體積巨大，操作流程繁瑣，在使用過程中逐漸暴露出一些安全問題，主要為火災、爆炸、毒氣泄漏等。大部分都是由于操作不當，管理不規范、麻痹疏忽引起，此外，也有設計考慮不周，自動控制品質太差、失靈等情況而導致的危險隱患遲滯警報。
而根據報道顯示，近幾年有不少RTO設備發生安全事故，如2015年江蘇某化工企業的RTO設備發生了兩次爆炸；2019年山東某企業的RTO設備因廢氣濃度升高引發了爆炸；2019年安徽某制藥廠RTO設備因廢氣中甲醇濃度突然升高而導致爆炸，爆炸聲前后2 次。
雖然上述事故并沒有造成人員傷亡，但卻造成了重大損失，嚴重影響了企業的正常運營；同時這些事故也在警示我們，若不做好安全風險控制措施，那么就一定會有下一次事故的發生！
那么如何做好RTO設備的安全風險控制措施？首先在設計過程中應充分考慮處理廢氣的理化性質、危險特性，減少不必要的風險；其次是加強收集、輸送、處置過程等各環節的自動化控制水平，減少不必要的人為操作。例如，RTO設備應設置PLC或DCS控制系統，對風機、閥門、燃燒器、爐膛以及廢氣管道等設備設施的關鍵參數進行實時監控和聯鎖控制。
可以說，只要嚴格落實以上兩點，就能極大程度降低RTO設備安全事故發生的幾率。
四、矩形科技PLC、觸摸屏針對RTO廢氣處理設備的解決方案
作為國內知名的自動化技術服務商，矩形科技根據RTO設備的特點，設計了一套安全可靠的解決方案，可以有效提高工作效率，并大幅降低設備事故發生的幾率。
據矩形科技相關人員透露，該方案配置了N80-M44MAD?PLC、微信小程序、Rect7062 觸摸屏、elink云平臺以及遠程監控模塊等“硬核”產品，功能強大、優勢明顯，且分別如下：
1、每個風機閥門燃燒機都具有手動自動兩套控制邏輯系統，能通過觸摸屏單獨設置成手動工作還是自動聯動工作。
2、自動模式下，PLC自動打開廢氣通向RTO的進氣電動閥，關閉直排閥門，從生產線過來的廢氣通過風機進入RTO管路，并進入蓄熱室A，被逐漸加熱到800℃左右，開始正常工作。
3、PLC能根據觸摸屏用戶設定的溫度參數，自動調節燃燒機火力大小和相關的閥門，使得溫度始終穩定在800℃左右。
4、通過由PLC控制的閥門的不斷切換，廢氣周期性地分別進入蓄熱室A、蓄熱室B、蓄熱室C輪換進行蓄熱與放熱。
5、具有安全連鎖功能，要保證閥門和風機聯動，啟動時先開閥門后啟動風機，停機時先停風機后關閥門。
6、具有遠程監控物聯網云平臺功能，方便用戶在手機或電腦上能隨時隨地監控操作設備。
7、具有報警通知功能，當設備出現異常時，能以微信、郵件、短信等方式告知用戶。

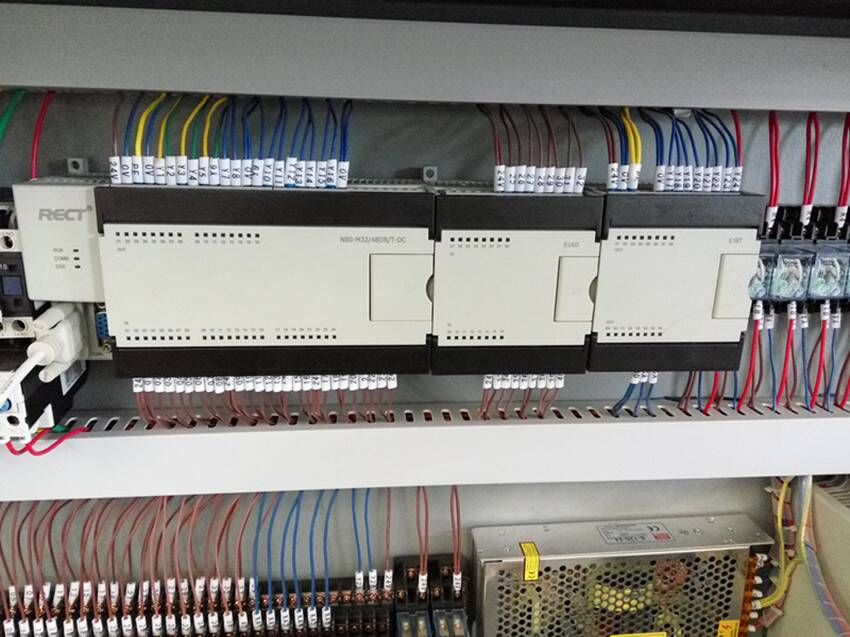

PLC控制柜照片

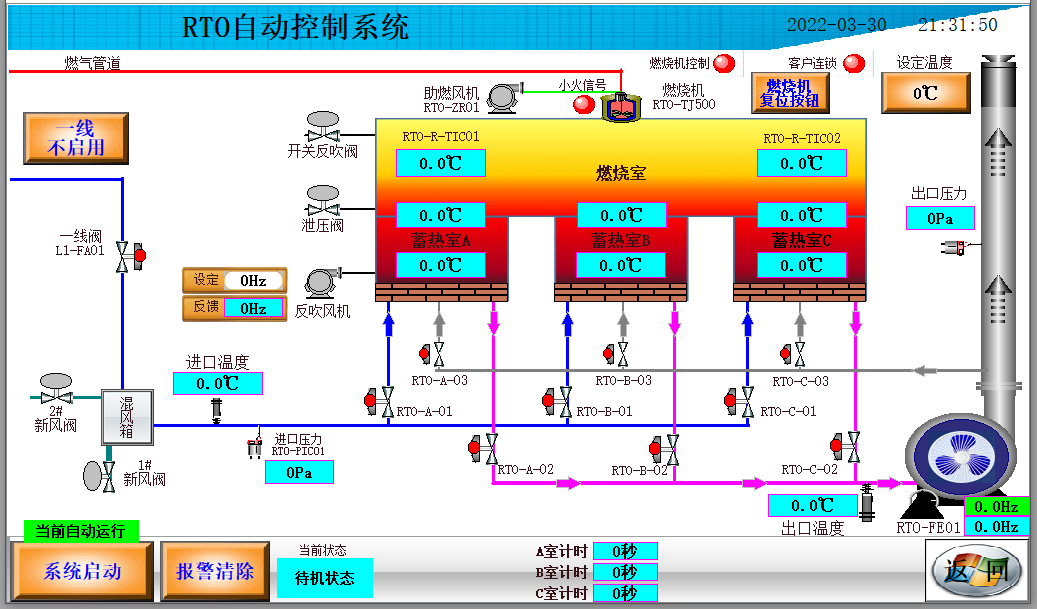

觸摸屏操作畫面

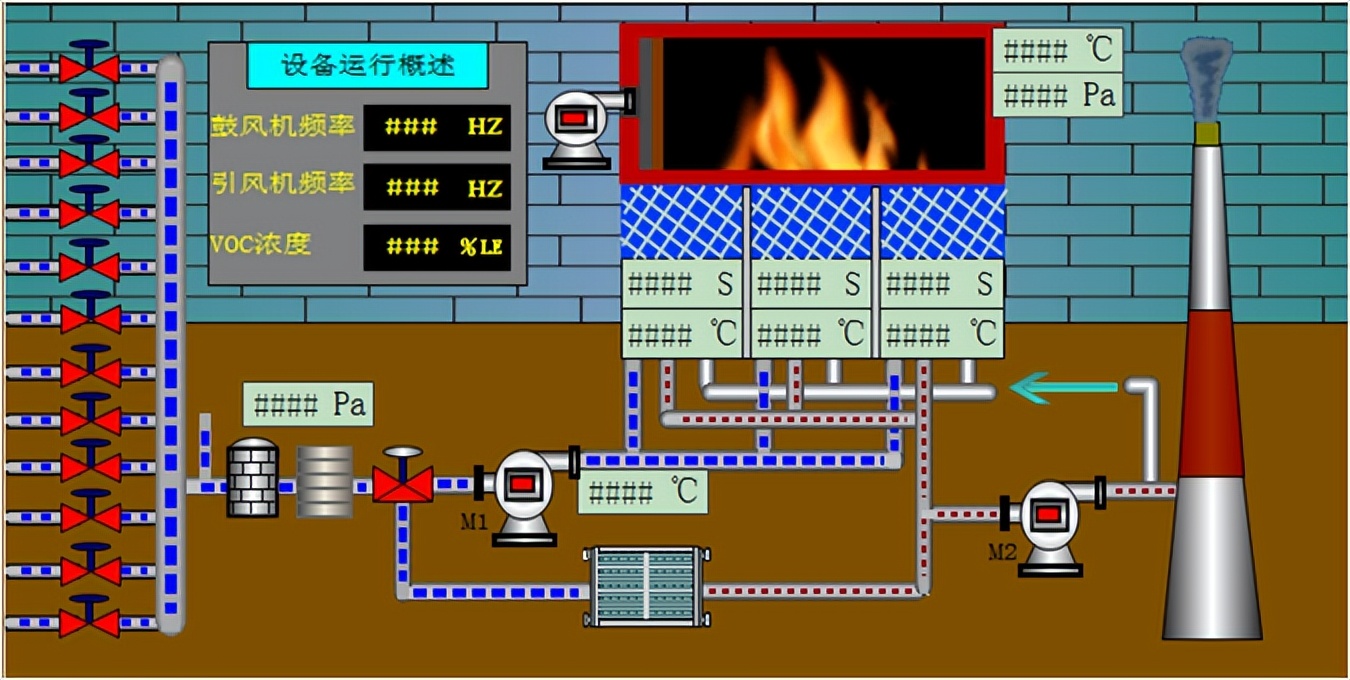

手機微信APP電腦遠程物聯網云平臺畫面
五、矩形科技 PLC觸摸屏控制方案優點
RTO廢氣處理設備，采用矩形PLC觸摸屏物聯網云平臺基于溫度傳感器、變頻器等實現了自動化控制，通過在用戶現場長時間使用后，客戶對矩形 PLC觸摸屏這套控制系統整體方案十分滿意。其優勢主要體現在在以下方面。
1、通過PLC控制器控制中間繼電器的通斷，從而實現了對RTO廢氣處理設備的各個風機閥門燃燒機的自動控制，提高了廢氣處理效率，且能實現對每個部件的單獨手動控制，安全可靠且可操作性高；用戶通過配套的觸摸屏進行操作，直觀易懂。
2、由于采用PLC對系統進行控制，可以實現對VOCs廢氣RTO工藝運行過程的自動處理，實現自動進氣、自動點火、自動切換閥門風機和自動調節燃燒室溫度等功能。
3、配置了遠程網關和物聯網云平臺，可以將設備運行數據等傳至物聯網云平臺，用戶可以使用電腦或者手機隨時隨地監控到設備狀態，更加智能化。
4、采用PLC根據各個部件的反饋狀態，智能判斷設備工作情況，當出現閥門卡死等故障時，能自動停止燃燒機工作，打開對應的降溫閥門，保障了整個設備的安全。
5、PLC集成度高，自帶模擬量輸入輸出，整個電氣和自控系統可以集成在一個控制柜內，合理布局，既避免了干擾，又節約了空間。
六、總結
矩形科技PLC觸摸屏及遠程監控物聯網云平臺，在RTO廢氣處理設備上的應用，實現了RTO設備較優化參數自動控制，保證了廢氣處理的質量，同時使用觸摸屏操作也十分人性化，直觀化，具有集成度高，控制工藝成熟，系統穩定可靠，性價比高等優點。
