隨著社會經濟的發展，各行業用水需求日益增大，但水資源時空不均，人均占有量少是我國基本國情。如何能更高效、更充分地利用水資源是目前各行業研究的熱門課題。矩形科技針對現有的污水處理模式和新的要求，設計了一套新的以PLC為控制器的污水處理控制系統。

該系統從控制上做好工作，減輕人員負擔和生產成本，增加實際控制能力和整體環節把控，讓污水處理更加簡便高效的同時，將污水處理數量規模擴大。

一、相關背景

早期的污水處理模式主要是依靠單一的繼電器—接觸器模式，隨著電子技術的快速發展，這種傳統模式已無法滿足現代工業化的需要。取而代之的是DCS，現場總線控制、PLC等控制。

矩形科技為了使復雜的污水處理工序控制起來更加簡單，實現的功能也更加的豐富，利用PLC進行污水處理控制系統設計，而其強大的CPU通訊能力既可以實現人機交互，同時也能實現數據傳輸和遠程監控。具有易編程、周期短、維護容易、擴展功能豐富等特點。

二、控制邏輯

PLC系統按照控制模式的不同可分為手動和自動兩種。手動模式下，主要依靠人為的按鈕輸入進行設備的動作；自動模式下，PLC可根據已設定好的程序進行設備運行，其輸入信號是通過污水處理過程中的各環節傳感器或者自動化儀表監測得到的，而系統的輸出是各種設備。

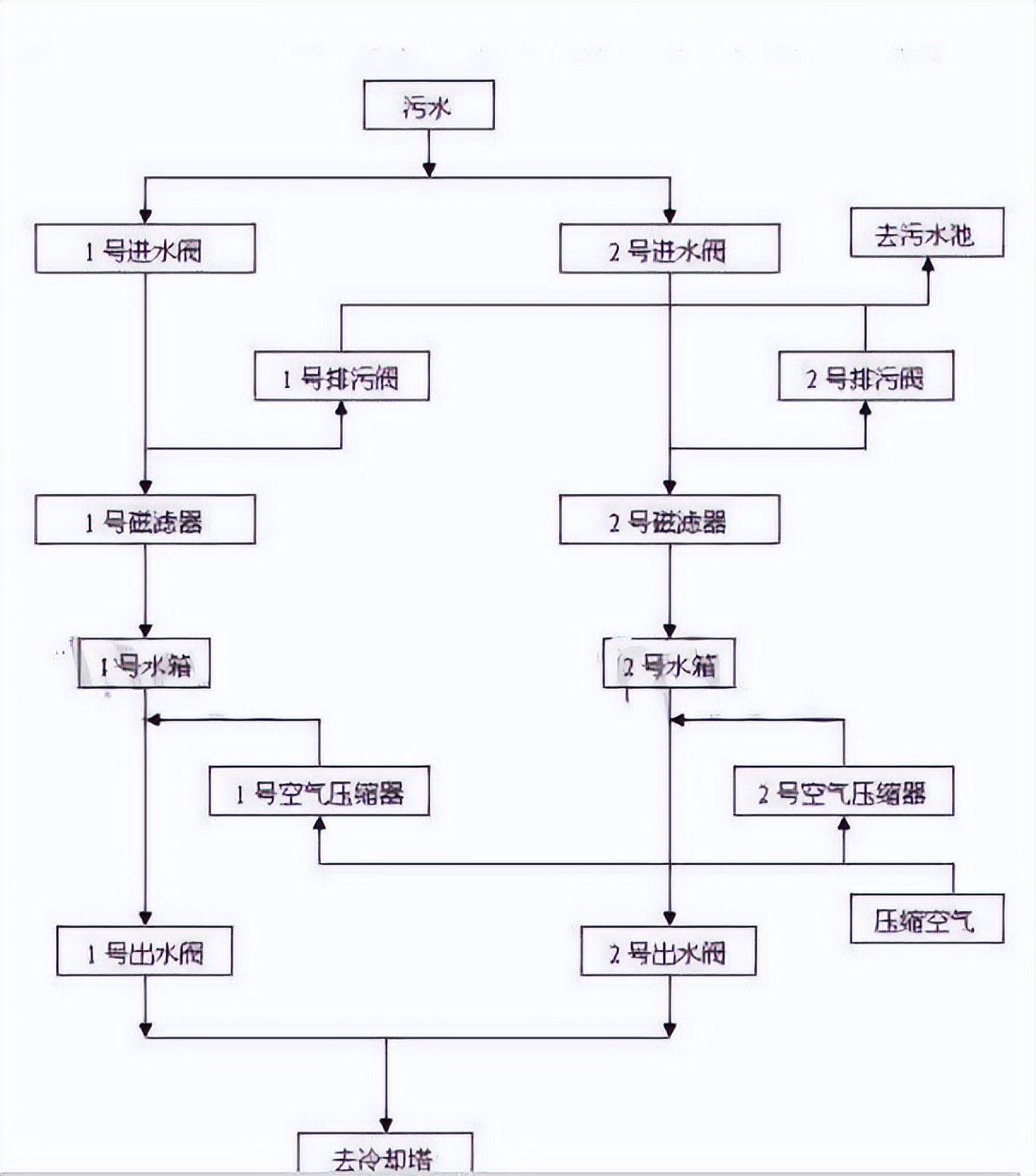

如圖為污水處理系統的結構：

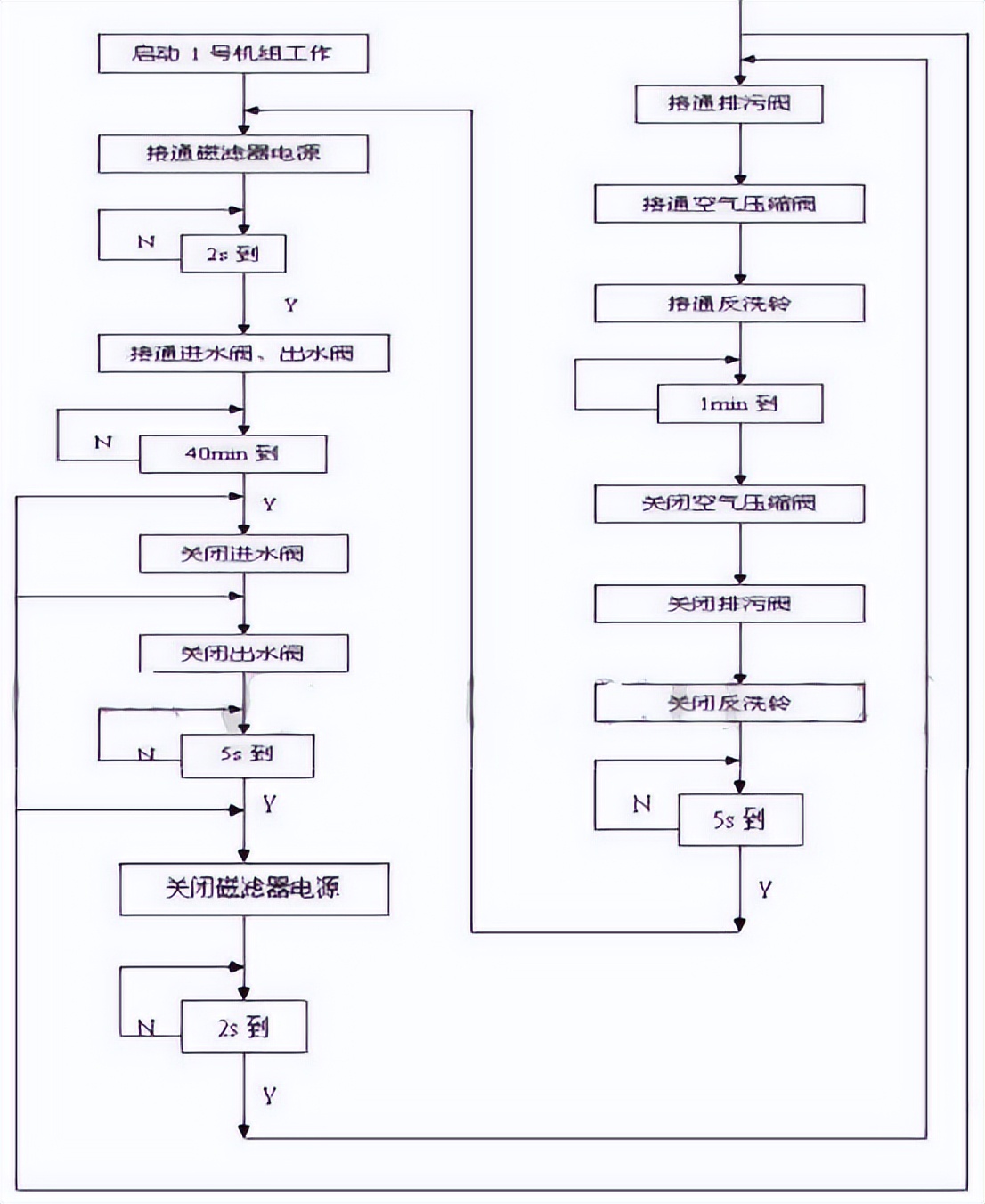

如圖為工藝流程：

三、方案設計

1、產品介紹：

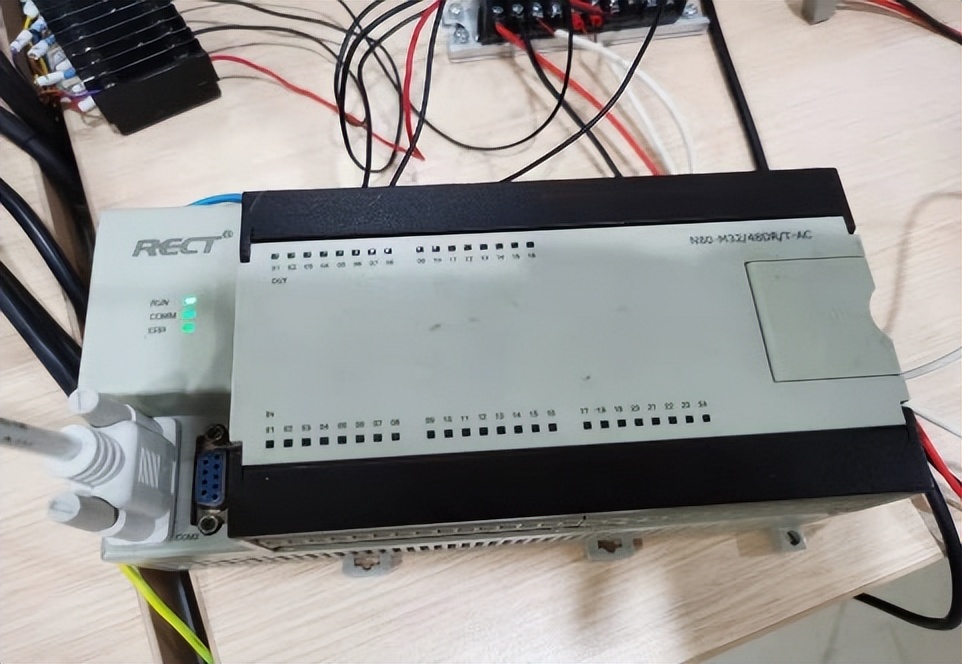

矩形M48DR型號PLC具有24輸入點位，24輸出點位，標配通訊口RS232+RS485各一路（可擴展），標配4路高速脈沖輸出，支持掉電保持功能，支持MODBUS/RUTZ主、從協議，以及其它自由通訊協議，最多可擴展7個模塊。

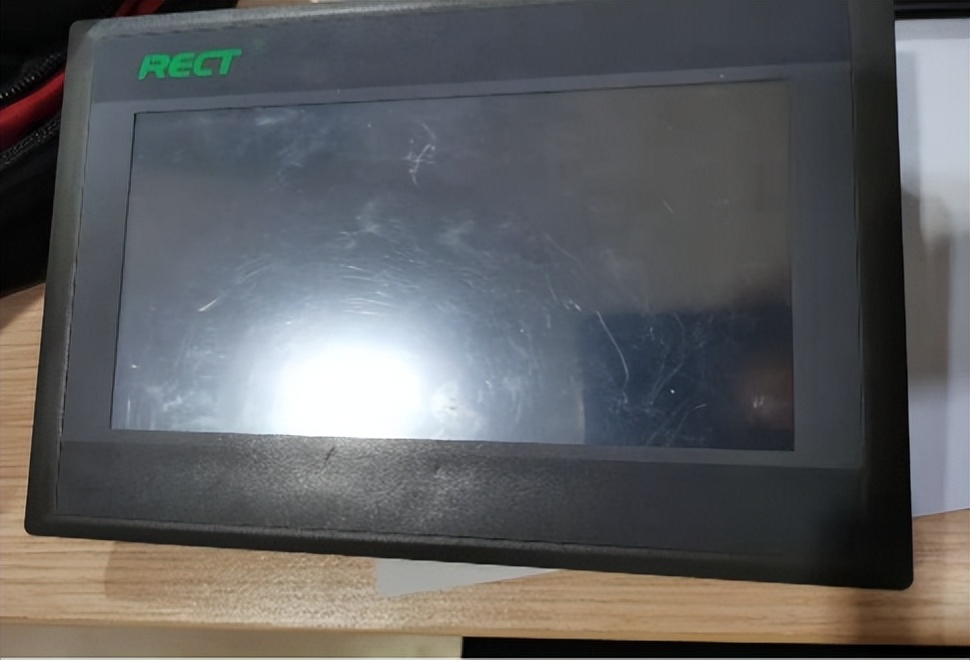

RECT7.0觸摸屏是矩形科技推出的7.0寸（16：9）大尺寸，高精度、高清晰度觸摸屏。具有USB下載口，2個COM口，內存128M，24V電源供電。

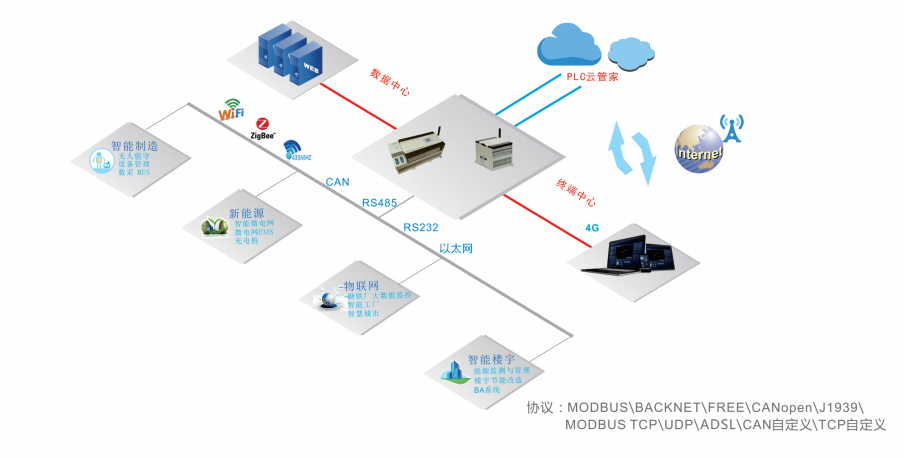

PLC云管家是矩形科技推出的一款工業互聯網平臺，由數據采集平臺、云服務器系列監控及后臺管理軟件組成。包括微信小程序、專屬APP，WEB后臺等。可實現各種工業設備的互聯。

此外，還有液位傳感器，電磁流量計，電動閥門等其一系列“硬核”電子測量設備。

2、系統搭建

利用PLC作為該系統的主控制器，將已編好的程序導入，接入各環節的電子元器件，通過RS232\485讀取數據，按照既定的程序進行執行。實現設備自動運行的目的。

利用RECT觸摸屏可以實現人機交互，將繪制好的界面程序導入，能夠更簡潔直觀的看到整個系統的運行狀態和參數報表，實時監控系統的運行環境。

PLC內部自帶無線通訊模塊，用戶不需要搭建以太網，直接登錄PLC云管家賬號綁定設備信息，即可實時監控各環節的設備信息。

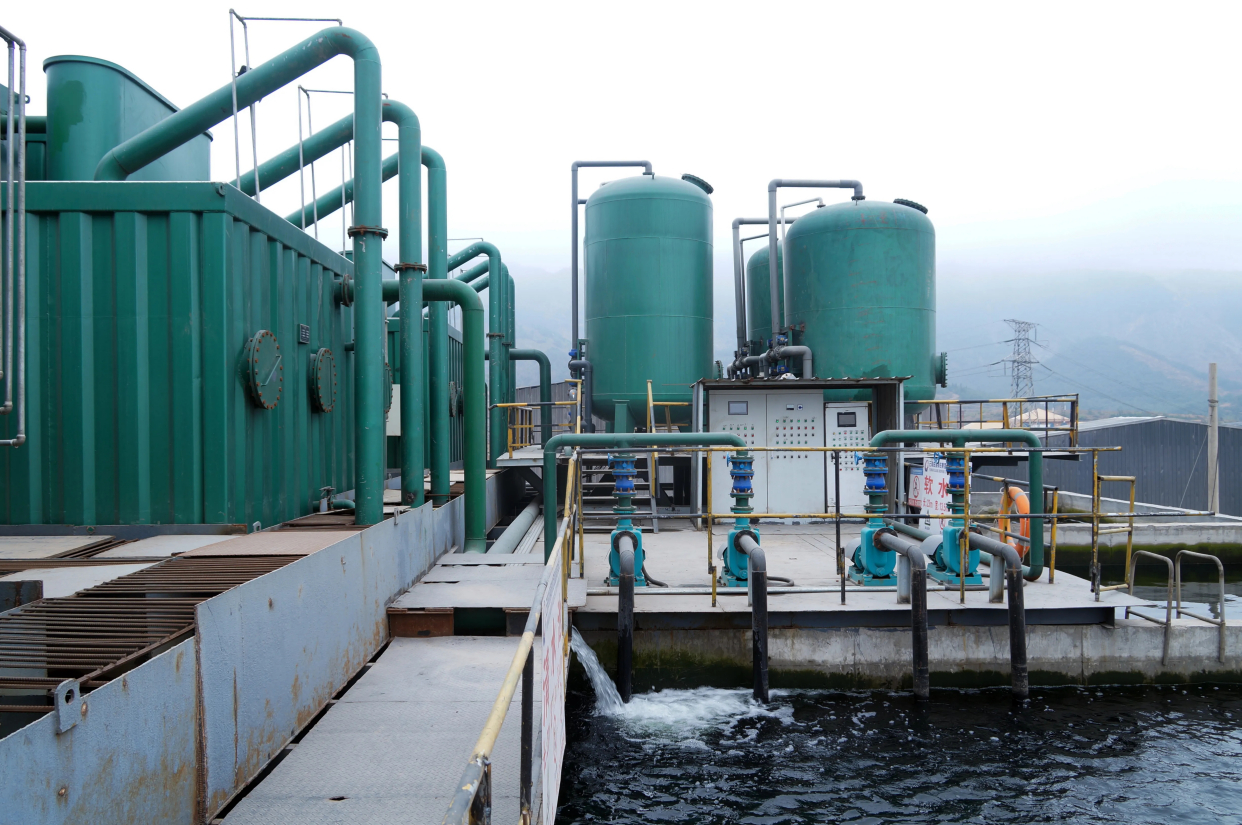

系統效果圖：

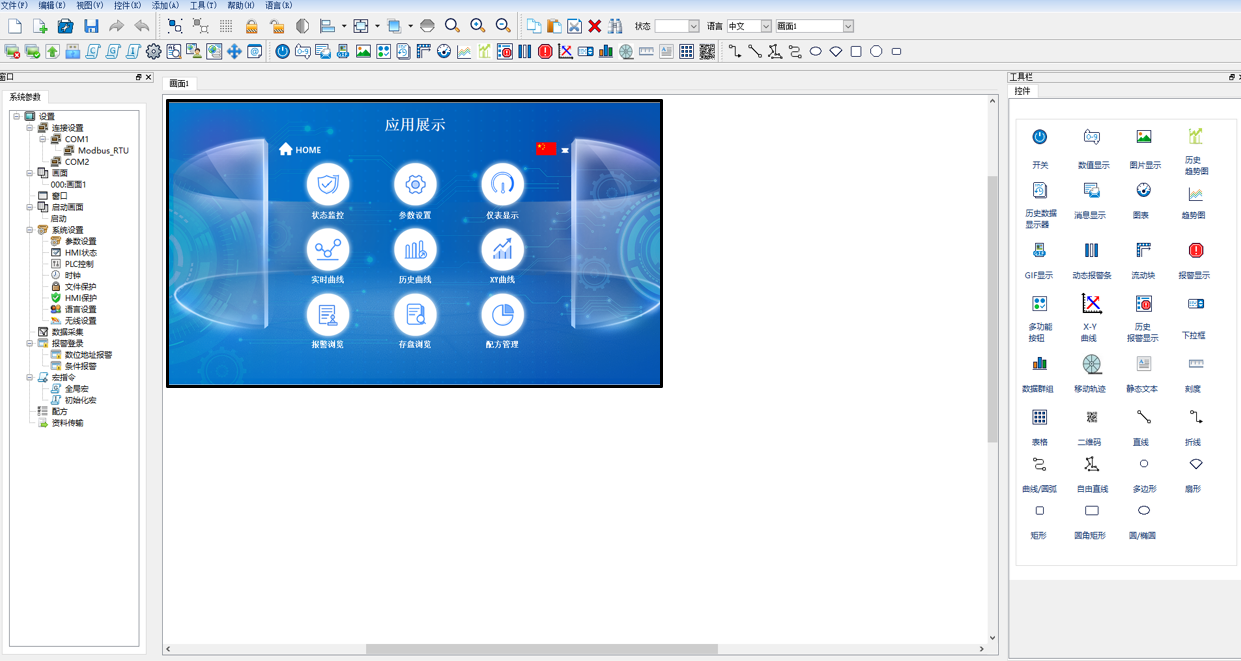

觸摸屏組態編輯界面：

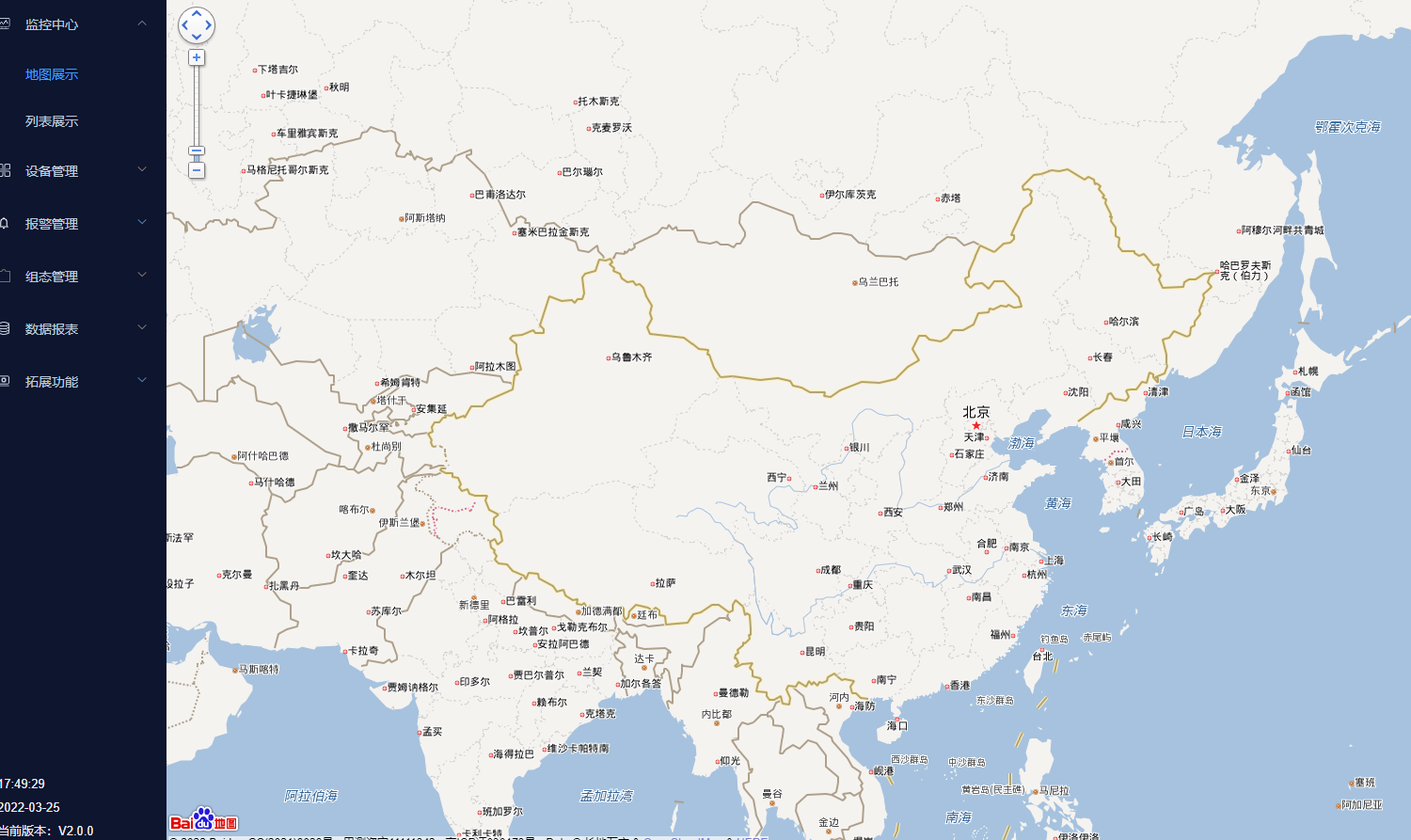

云平臺設備監控畫面：

四、結語

本系統是針對于工業系統中的污水處理環節進行設計的PLC簡便控制系統，整體方案具有成本低、系統穩定、操作簡單、實用性強、后期維護成本低、便于添加設備，兼容性高等特點。
